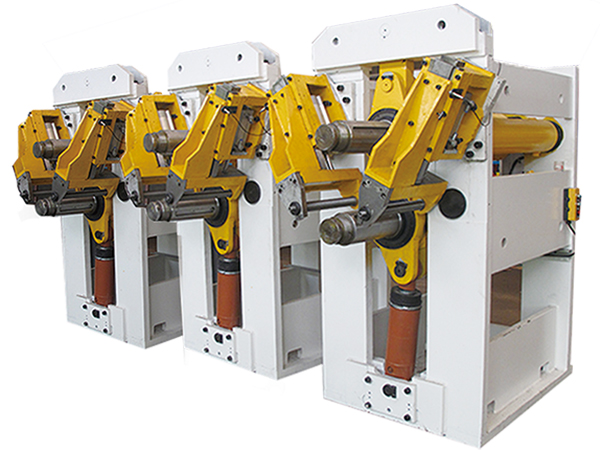

آلة تشكيل جنط عجلة السيارة

آلة تشكيل جنط عجلة السيارة يتم إستخدامها من أجل التشكيل المتماثل أو الغير متماثل لجنوط عجلة السيارة الفولاذية. تتكون هذه الآلة من آلة رئيسية، نظام نقل هيدروليكي، نظام هوائي، نظام التحكم PC ونظام التزييت.

بشكل عام، خطوط إنتاج جنوط عجلة السيارة الصغيرة وخطوط إنتاج جنوط عجلة السيارة الصغيرة تقوم بإجراء 3 عمليات من أجل إتمام التشكيل الجانبي لجنط عجلة السيارة. كل عملية تستخدم آلة واحدة من آلات التشكيل. مع ذلك، خط إنتاج الجنوط الكبير جداً يقوم بإتمام عملية تشكيل جنط عجلة السيارة من خلال 4 عمليات. العملية الرابعة تقوم بضغط الجنط إلى نمط غير منزلق.

صور العمليات للمرجع

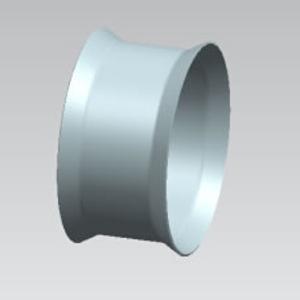

  • العملية الأولى:
    تشكيل جنط العجلة

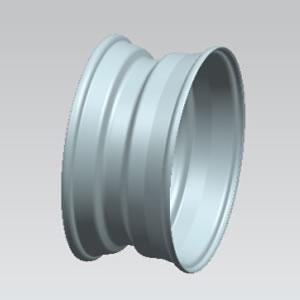

  • العملية الثانية:
    تشكيل جنط العجلة

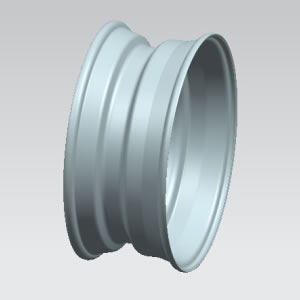

  • العملية الثالثة:
    تشكيل جنط العجلة

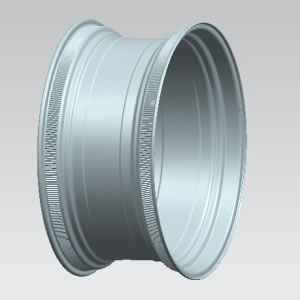

  • العملية الرابعة:
    تشكيل نمط غير منزلق

المزايا الرئيسية
1. إن قوالب التشكيل الموجودة على هذه الآلة تأتي بتصميم سهل الفك والذي يضمن التغيير السريع للقالب، وبالتالي التحكم في عملية التغيير لكي تستغرق فقط حوالي 30 دقيقة.

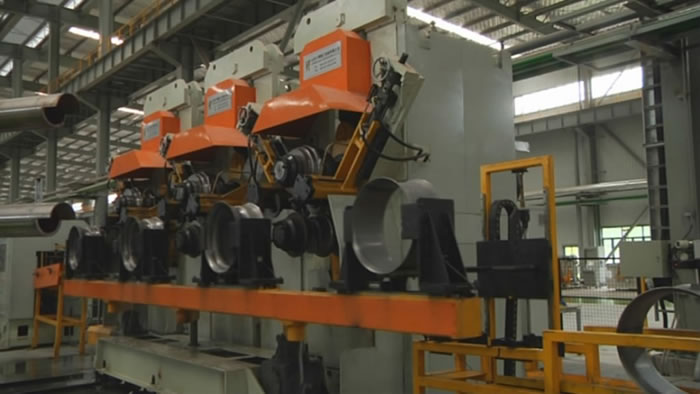

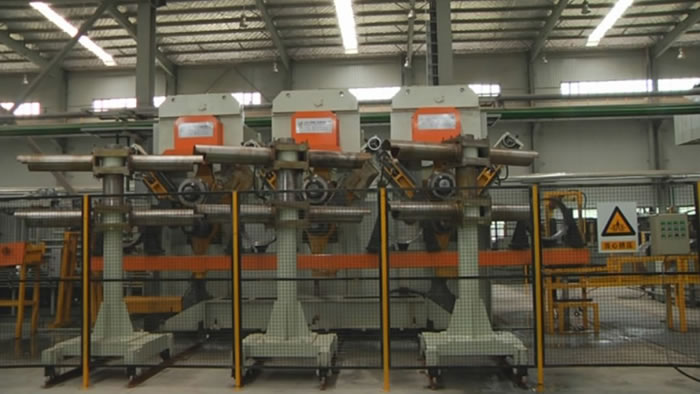

2. كل من خطوط إنتاج جنط العجلة الكبيرة والصغيرة عادةً تستخدم 3 آلات تشكيل جنط عجلة السيارة التي تتشارك آلية واحدة من آليات التحميل والتفريغ الأوتوماتيكي. هذه الأنظمة تستخدم 3 عمليات و4 تصميمات الموقع، التي توفر الوقت وتحسن الكفاءة الإنتاجية.
3. التصميم المنشق أو المنفصل بين وحدة التحميل/التفريغ والآلة الرئيسية يسمح لكل من التشغيل اليدوي والأوتوماتيكي.
4. يمكن تصميم قوالب تشكيل جنط عجلة السيارة من أجل أن تكون متماثلة أو غير متماثلة وفقاً لمتطلبات التصنيع.
5. المحاور العلوية والسفلية يتم دفعها هيدروليكياً. أثناء التشكيل الجانبي لجنط عجلة السيارة، فيمكن تعديل سرعة دوران الأسطوانات العلوية والسفلية أوتوماتيكياً.
6. يمكن تعديل المحاور في إتجاهات محورية وزوايا منخفضة. هذا يجعل كل جزء من سطح الأسطوانة مضغوط بشكل موحد، وبالتالي ضمان الدقة.
7. المساحة الموجودة بين المحور العلوي والسفلي قابلة للتعديل، كما هو سرعة التغذية.
8. شوط أو حركة قضيب التوجيه المنزلق قابلة للتعديل أيضاً.

  • جهاز إختياري للتغيير السريع للقالب
  • آلية تحميل وتفريغ أوتوماتيكية بتصميم ثلاث عمليات وأربع مواقع.
المعلمات الفنية الرئيسية لآلة تشكيل جنط عجلة السيارة
الرقم المادة المعلمات
1 النموذج GX-23/300 GX-45/600 GX-48/800
2 قوة تشكيل جنط عجلة السيارة 230KN 400KN 500KN
3 قوة محرك النظام الهيدروليكي 62.5Kw 82.5Kw 165Kw
4 طول القالب على المحور 350mm 670mm 900mm
5 سرعة المحور العلوي والسفلي 220r/min 200r/min 200r/min
6 قطر ومواد المحور 40Cr,140mm 40Cr,200mm 40Cr,220mm
7 المساحة بين المحور العلوي والسفلي 240~380mm 340~480 380~520
8 شوط أو حركة المحور السفلي 140mm 140mm 140mm
9 المعدل القابل للتعديل لسرعة تغذية المحور السفلي 2~10mm/s 2~10mm/s 2~10mm/s
10 الزاوية المنخفضة القابلة للتعديل للمحور السفلي -0.35°~0.17° ±0.35° ±0.35°
11 أسطوانة التوجيه المنزلقة (خطية) الشوط أو الحركة 100mm 140mm 160mm
الشوط أو الحركة القابلة للتعديل 50mm 50mm 50mm
12 الحد الأقصى لقطر أسطوانة التوجيه 200mm 220mm 240mm
13 الجهد الكهربائي المُقدر للمدخل 380V 380V 380V
14 التيار الكهربائي المُقدر للمدخل 62.5Kw 82.5Kw 165Kw
15 قطاع سلك الطاقة (نحاس) مركز مفرد
70mm2(3+2)
مركز مفرد
90mm2(3+2)
مركز مفرد
180mm2(3+2)
16 إستهلاك الماء البارد الهيدروليكي 2000L /h 3000L /h 4000L /h
